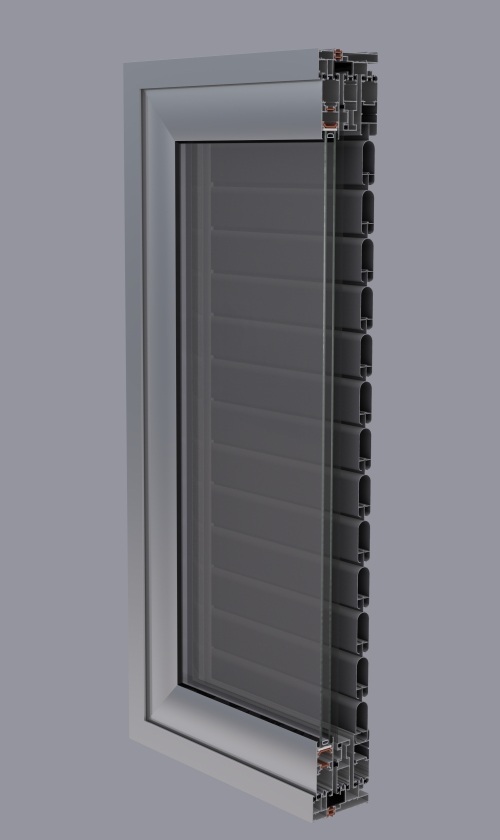

EL 6500 Smart Slide System - Θερμομονωτικό
Κλίκ για μεγέθυνση
Περιγραφή

H αντικατάσταση έχει το δικό της σύστημα!

Το EL6500 είναι το νέο θερμομονωτικό συρόμενο σύστημα της ELVIAL, το οποίο χαρακτηρίζεται από τις αυξημένες δυνατότητές του στην κάλυψη όλων των πιθανών τυπολογιών κατασκευής συρομένων. Είναι ιδανικό για αντικαταστάσεις κουφωμάτων, καθώς έχει εύκολη & γρήγορη κατασκευή και εφαρμογή. Έχει πιστοποιηθεί στο πλέον έγκριτο ινστιτούτο Ift Rosenheim Γερμανίας με εξαιρετικές επιδόσεις στην θερμοπερατότητα με συντελεστή Uf 3,9 W/(m2*k) για επάλληλη κατασκευή.

  • Απλή συρόμενη αλλά και ανασυρόμενη παραλλαγή για αυξημένη στεγανότητα
  • Στιβαρή κατασκευή με κομψή, λιτή γραμμή
  • Συντελεστής θερμοπερατότητας Uf:  3,9 W/(m2*k) για επάλληλη κατασκευή.
  • Διαστάσεις κασών για χωνευτά συρόμενα από 77,3 mm για κατασκευή τζάμι – σίτα και από 93,3 mm έως 112,6 για κατασκευή τζάμι – σίτα  - παντζούρι
  • Δυνατότητα τοποθέτησης μηχανισμού ανασυρόμενου (90 kg και 150 kg) ή απλού συρόμενου
  • Η θερμοδιακοπή επιτυγχάνεται με την εφαρμογή ράβδων υαλοενισχυμένου πολυαμιδίου 28 mm, 24 mm, 22 mm, 18 mm και 16 mm.
  • Ειδικά σχεδιασμένα κεντρικά στεγανωτικά για επάλληλες κατασκευές
  • Ειδικά σχεδιασμένα εξαρτήματα για την στεγάνωση των χωνευτών κατασκευών.
  • Ομαλή κύλιση με την χρήση inox οδηγού
  • Πρωτοποριακός σχεδιασμός γωνίας σύνδεσης για άψογη & στέρεα κατασκευή φύλλου
  • Διατίθεται μόνο σε ίσια μορφή



ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΤΟΜΩΝ

Κράμα Αλουμινίου: AIMgSI 0.5 F22
Ελάχιστο πάχος βαφής: 80 μm
Πάχος διατομών (min-max): 1,1 mm – 1,8 mm
Έλεγχος διαστάσεων διατομών: Σύμφωνα με EN 12020-2


ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΩΝ ΠΡΟΦΙΛ

Διαστάσεις κασών: Πλάτος 39,9 mm έως 132,6 mm - Ύψος 40 mm
Διαστάσεις φύλλου: Πλάτος 33 mm - Ύψος 88 mm


ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΙΑΣΤΑΣΕΩΝ ΚΑΤΑΣΚΕΥΩΝ

  • Μέγιστη διάσταση φύλλου για μηχανισμό 150 kg: Πλάτος 2000 mm - Ύψος 2350 mm
  • Ελάχιστη διάσταση φύλλου για μηχανισμό 150 kg: Πλάτος 670 mm - Ύψος 850 mm
  • Μέγιστη διάσταση φύλλου για μηχανισμό 90 kg: Πλάτος 1900 mm - Ύψος 2350 mm
  • Ελάχιστη διάσταση φύλλου για μηχανισμό 90 kg: Πλάτος 500 mm - Ύψος 1250 mm
  • Μέγιστη διάσταση φύλλου για απλό συρόμενο: Πλάτος 2000 mm - Ύψος 2350  mm
  • Ελάχιστη διάσταση φύλλου για απλό συρόμενο: Πλάτος 300 mm - Ύψος 400 mm
  • Μέγιστο βάρος φύλλου για μηχανισμό 150 kg: 150 Kg
  • Μέγιστο βάρος φύλλου για μηχανισμό 90 kg: 90 Kg
  • Μέγιστο βάρος φύλλου για απλό συρόμενο: 90 Kg
  • Πάχος υαλοπίνακα: 14 mm, 21 mm, 24 mm και 27 mm


ΠΙΣΤΟΠΟΙΗΣΕΙΣ (IFT ROSENHEIM)

Θερμοπερατότητα Προφίλ (Uf): 3,9 W/(m2*K)

  • Ο σχεδιασμός, η διαδικασία παραγωγής και ο ποιοτικός έλεγχος όλων των διατομών  της ELVIAL έχουν πιστοποιηθεί με το Ευρωπαϊκό πρότυπο  ISO 9001:2008
  • Η διαδικασία βαφής της ELVIAL είναι πιστοποιημένη και διενεργείται σύμφωνα με τα Ευρωπαϊκό πρότυπο βαφής QUALICOAT.

Τυπολογίες κατασκευών
Όλες οι πιθανές τυπολογίες συρόμενων κουφωμάτων.
